PP隔板均匀性能得到改善,但强度低因此也应该选择一个合适的长度范围,玻璃纤维棉中有害杂质的影响 玻璃纤维棉中的杂质对隔板的性能有着直接的影响。玻璃纤维棉中存在铁、铜、镍等金属或金属离子将增加电池的自放电和析气量,须选择有害杂质少的原料,才能确保隔板具有好的性能。
PP隔板均匀性能得到改善,但强度低因此也应该选择一个合适的长度范围,玻璃纤维棉中有害杂质的影响 玻璃纤维棉中的杂质对隔板的性能有着直接的影响。玻璃纤维棉中存在铁、铜、镍等金属或金属离子将增加电池的自放电和析气量,须选择有害杂质少的原料,才能确保隔板具有好的性能。
序号 | 项目 | 极限性 | 实测值 |
1 | 电阻 Ω dm² | ≤0.0015 | 0.0012 |
2 | 拉伸强度 Mpa | ≥3.0 | 4.2 |
3 | 大孔径 Um | ≤36 | 32 |
4 | 孔率 % | ≥65 | 78 |
5 | 水分 % | ≤1.0 | 0.86 |
6 | 铁含量 % | ≤0.004 | 0.003 |
7 | 氯含量 % | ≤0.003 | 0.002 |
8 | 还原KmnO4物以消耗碳( 1/5Mn04)---0. 01moI/I计, ml/g | ≤15 | 13 |
9 | 湿润性 S | ≤5.0 | 4 |
10 | 浸酸失重 % | ≤1.0 | 0.85 |
11 | 发泡性 | 气泡不能完全覆盖硫酸溶液液面 | 是 |
12 | 尺寸稳定性 % | ≤1.0 | 0.92 |
13 | 分层 | 无分层间隙 | 是 |

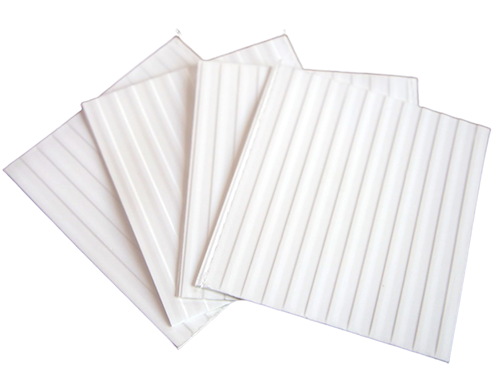

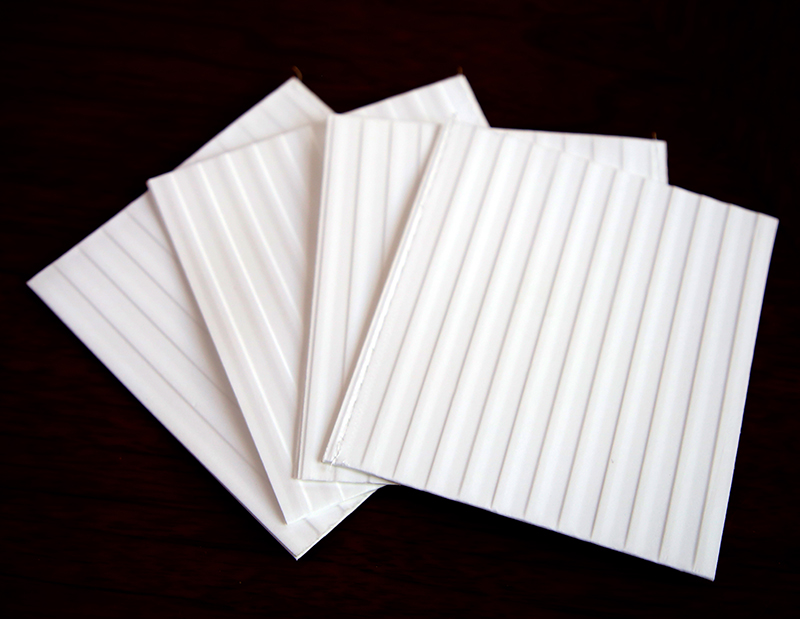

PP隔板的主要特性:
1.吸液量高,吸液速度快,亲水性好,吸收并保持着电池额定容量所需的电解液,在整个寿命期间保持其高的吸液率;
2.表面积大,孔隙率高,只要电液贫乏就可以保证正极生成的氧气通过隔板扩散到负极,与负极上的海绵铅结合;
3.孔径小可以有效地防止电池短路和枝晶穿透;
4.化学纯度高,有害杂质少;
5.有非常好的耐酸性和抗氧化性;
6.电阻率低。
玻璃棉化学成分是影响隔板性能的一个关键因素,它直接影响隔板的化学性能。超细玻璃纤维直径越小,表面积大,湿润性高,因此吸液速率大,PP隔板的孔径也小,抵抗枝晶穿透能力强,但其电阻值将相应升高。
